Содержание:
- Виды фильтров для системы капельного полива
- Критерии выбора фильтра
- Сравнение разных типов фильтров
- Как рассчитать пропускную способность
- Установка фильтра
- Правила обслуживания фильтров
Все это во время прохождения потока оседает на стенках капельной ленты, засоряет, выводит из строя капельницы. Чтобы капельный полив исправно работал весь сезон монтируют фильтрационное оборудование. Задача устройства – отделить жидкость от мелких частиц, нежелательных примесей. Использование фильтрованной воды предотвращает засорение капельниц, поломки, снижает затраты на ремонт, позволяет бесперебойно и в нужном объеме поливать растения.
Для орошения сельскохозяйственных полевых культур, садов, теплиц используют различные виды очищающих устройств.
Виды фильтров для системы капельного полива

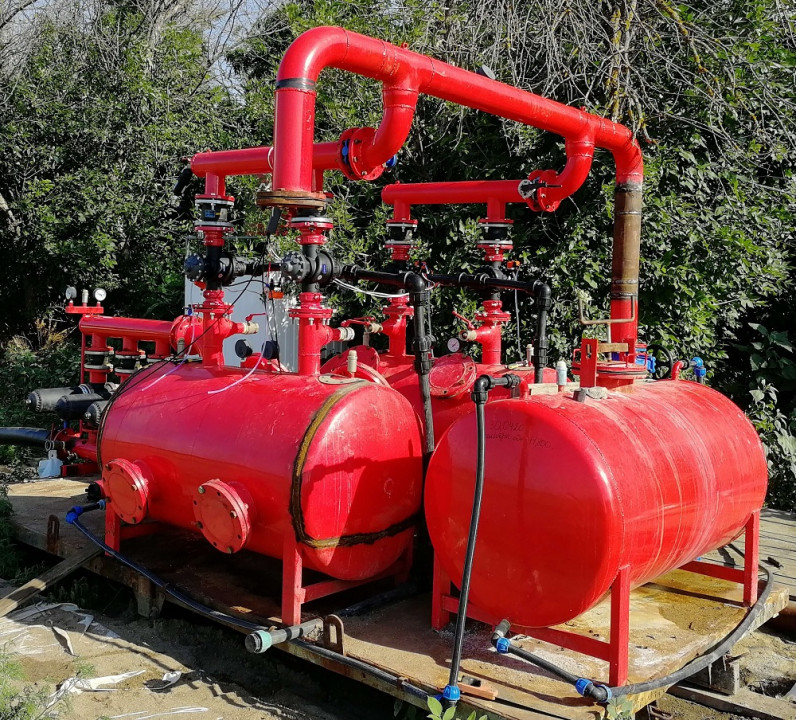

Песчано-гравийные
Представляют собой металлическую конструкцию, состоящую из одной, двух, трех и более емкостей, заполненных фильтрующим материалом. При этом объем засыпки должен составлять не менее половины объема емкости. Фильтрующими элементами выступают гравий, кварцевый песок гранита или базальта с фракциями от 1,0 до 2,0 мм. Такой материал хорошо задерживает крупный мусор, песок, глину, другие твердые частицы. Принцип очистки простой: вода под давлением поступает в верхний слой фильтра, затем постепенно проходит все фильтрующие слои, освобождаясь от загрязняющих элементов. Затем она поступает в трубопровод, подается растениям через капельницы. Для получения нужной степени очистки, и в зависимости от исходного качества оросительной воды можно выбрать ПГФ с различным количеством фильтрующих слоев, а также с разной пропускной способностью.

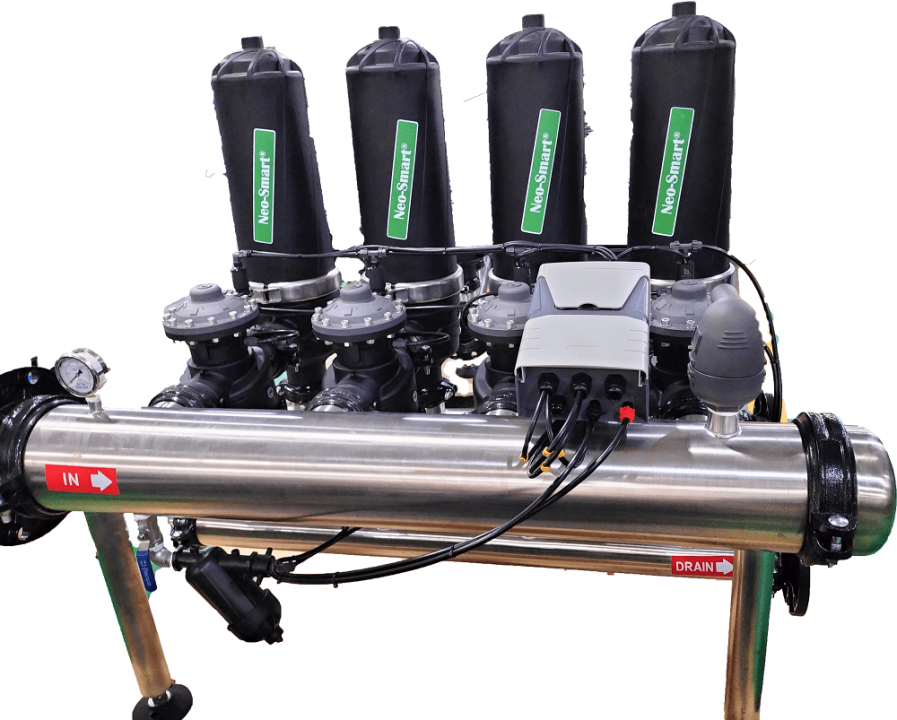

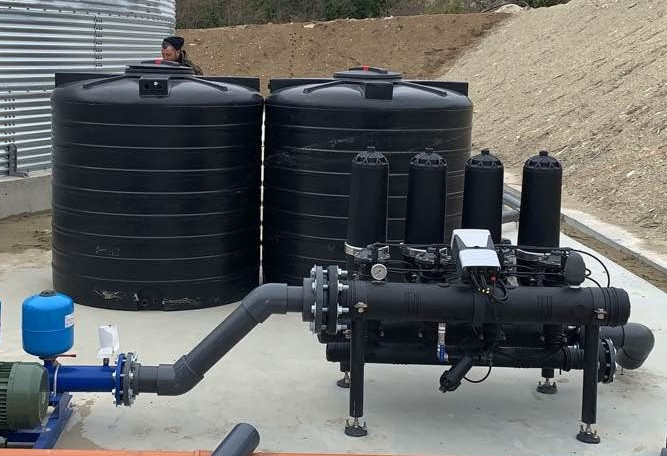

Дисковые
Состоят из картриджа (каркаса) в котором колонной сложены пластиковые диски. Они образуют выемки и ячейки, которых на пути водного потока может быть от 18 до 32. При прохождении потока сквозь диски мелкие частицы задерживаются в зазорах, оседая в картридже, а очищенная жидкость поступает дальше. Дисковые устройства отличаются от других более высокой грязеемкостью, особенно в отношении органических загрязнителей. Они совместимы со всеми видами водоочистительных систем, позволяют задерживать даже микроскопические частицы 5 – 400 мкм, долго служат, не требуют замены фильтрующего элемента минимум в течение 5 лет.
Подбирать оборудование следует с учетом следующих параметров:
- степень фильтрации – для капельного полива подойдут устройства со степенью фильтрации 130 мкм;
- производительность системы капельного полива – исходя из этих данных зависит выбор размера дискового устройства очистки, размеров входного/выходного отверстий. Для производительности 5 м3/ч выбирают устройства с отверстиями 1 дюйм, для 15-20 м3/ч – 2 дюйма, для 25-45 м3/ч – 3 дюйма, 50-100 м3/ч – 4 дюйма.
Сетчатые

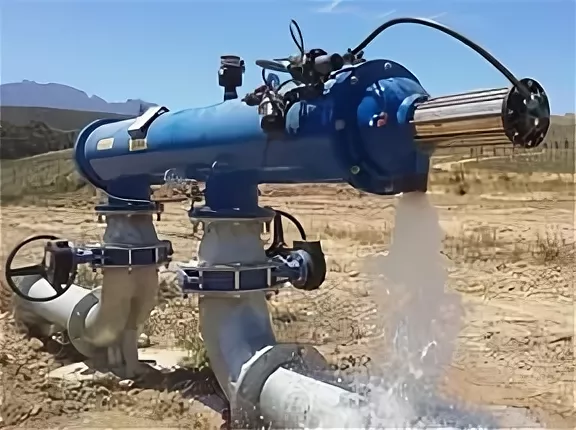

Простые модели, состоящие из одного картриджа, сетки внутри применяют только для скважины. Они могут задерживать песок, камни, примеси глины, частички почвы, но если туда попадают водоросли, моллюски, то они будут прикрепляться к сетке, забивать ячейки образующейся слизью. Более эффективными являются гидравлические самоочищающиеся сетчатые фильтры для капельного полива. Они представляют собой блок с расположенной внутри грубой сеткой, сеткой тонкой очистки, вакуумным сканером, поршнем, дренажным клапаном. Процесс очистки начинается, когда вода попадает на сетку грубой фильтрации, где очищается от крупных частиц. Далее она проходит сквозь тонкую сетку, улавливающую более мелкие частицы. Когда грязь накапливается, перепад давления достигает заданного значения, включается цикл обратной промывки, который длится 30-60 секунд. Они подходят для очистки жидкости из разных источников и разного качества, отличаются длительной эксплуатацией. Система может состоять из одного или нескольких фильтровальных блоков, а также оборудоваться разными видами сетки от 130 до 800 мкм и расходами от 70 м3/ч.

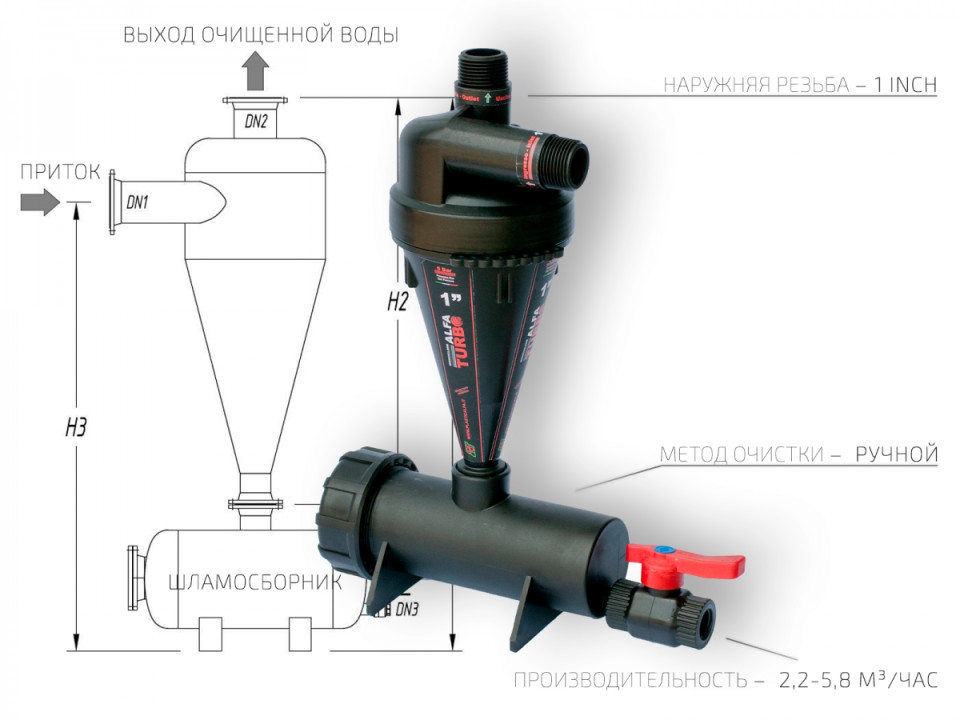

Гидроциклон
Предназначен для очистки от частиц, удельный вес которых тяжелее воды. Состоит из цилиндрической части (бочки), патрубка для ввода потока под давлением 0,5 – 3 бар и конической части с углом конусности 10-20 градусов. Вода для капельного полива подается под давлением, при этом из-за цилиндрической формы гидроциклона она вращается с определенной скоростью на внутренней стенке, создавая тем самым центробежную силу. Под действием такой силы тяжелые частицы, песок двигаются вниз по сужающемуся конусу, затем попадают в накопительную песчаную камеру. После очищения жидкость идет через выпускную трубу. Накопившиеся загрязнения удаляются путем открытия шарового крана. Гидроциклон способен отделять даже очень мелкие частицы песка, если скорость забора и расход жидкости согласованы.
Критерии выбора фильтра
- Источник водоснабжения;
- Качество воды;
- Пропускная способность устройства очистки воды.
Для эффективной работы системы наши специалисты смогут подобрать необходимую систему фильтрации, исходя из собственного экспертного опыта.
Сравнение разных типов фильтров
| Вид фильтра | Промывка | Срок эксплуатации, лет | Замена фильтрующего элемента | Пропускная способность, куб.м/час | Степень очистки (размер частиц в мкм) | Стоимость фильтра, руб. |
|---|---|---|---|---|---|---|
| Песчано-гравийный | Ручная | 8 - 10 лет | 1 – 3 года – замена фильтрующей засыпки (кварцевый песок, гравий) | односекционный - 72, двухсекционный - 144 | 94 –125 | от 150 000 |
| Песчано-гравийный | Авто | 1 – 3 года – замена фильтрующей засыпки (кварцевый песок, гравий) | односекционный - 72, двухсекционный - 144 | от 203 000 | ||
| Дисковый | Ручная | 7– 10 лет – дисковый картридж | 40, 70 | 125 | от 5 000 | |
| Дисковый | Авто | 7– 10 лет – дисковый картридж | 90, 110, 160 | от 210 000 | ||
| Сетчатый | Полуавтомат | 5 – 7 лет – сетчатый картридж | 25 | от 15 000 | ||
| Гидравлический самоочищающийся сетчатый фильтр | Авто | 5 – 7 лет – сетчатый картридж | 100-160 | 80-500 | от 330 000 | |
| Гидроциклон | Ручная | Не требуется | 80, 90, 160, 200 | улавливает только песок | от 60 000 |
Стоит отметить, что для работы капельного полива достаточно, чтобы фильтр улавливал частицы размером 130 мкм.
Как рассчитать пропускную способность
Пропускная способность находится в прямой зависимости от площади фильтрующей поверхности, поэтому при выборе, например, дискового фильтра, чем больше размер картриджа, тем больше показатель пропускной способности. Чтобы выбрать подходящий фильтр, необходимо посмотреть на параметры насосной станции – какой объем воды она способна выдавать. Пропускная способность очищающего устройства должна быть выше, чем может выдавать насос.
Установка фильтра
Устройство монтируется в начале системы капельного полива. Его монтируют после насоса, подающего воду источника – подсоединяют на шланг датчик давления, а потом уже сам фильтр. До насоса его устанавливать нельзя, так как он быстро забивается, а насос начнет работать на износ, что приводит к поломке насоса, прекращению полива. При установке дисковых устройств следует учитывать направление потока, то есть он должен идти по направлению стрелки на корпусе. При установке ПГФ и гидроциклона их размещают на основании (обычно достаточно армированной бетонной плиты толщиной 10 см).
Правила обслуживания фильтров
Независимо от типа устройства его обязательно нужно промывать по мере загрязнения. Лучше оснастить капельный полив автоматической промывкой, которая будет включаться при необходимости. Автоматическая промывка включается при наступлении заданных условий – достижении определенной разницы давления на входе и выходе, по времени или в ручном режиме. В первом случае система запускает промывку, когда разница давления достигает определенных значений. Режим промывки «по времени» можно настраивать на определенный период, например, задать параметры ежедневной промывки системы, раз в несколько дней или установить любой другой временной период. Включение автоматической промывки вручную используется когда необходимо промыть фильтры вне обычного графика, например, после фертигации.
- Процесс промывки дискового очищающего устройства не предусматривает снятия кассет дисков. Прижимной винт в картридже ослабляется, под высоким напором воды осуществляется промывка. Использовать щетки, абразивные вещества для промывки нельзя, так как они могут повредить целостность дисков, увеличить размер канавок и тем самым нарушить точность фильтрации.
- ПГФ также промывают под большим напором воды. После окончания сезона его демонтируют, открывают крышку емкости, вынимают наполнитель, при необходимости заменяют его.
Помимо периодической очистки следует поддерживать необходимое давление в системе, чтобы предотвратить его резкие перепады. Для этого ставят манометр. После окончания сезона работ ПГФ полностью освобождают от наполнителя, промывают, хранят пустым. Остальные типы устройств разбирают, промывают, просушивают, если нет повреждений картриджа, например, трещин, то собирают обратно и хранят в теплом месте до следующего сезона.
Для капельного полива подойдет любой из перечисленных типов фильтров. Какой из них лучший, будет зависеть от конкретных условий вашей системы – источник, качество воды, ее состав, орошаемая площадь, финансовые возможности. Установка дисковых очищающих устройств считается более выгодной, они служат не меньше песчано-гравийных фильтров, но при этом дисковому устройству не требуется замена фильтрующего элемента, он проще в очистке и дешевле. Это относительно новая технология фильтрации. ПГФ используют давно, но неудобством эксплуатации является их большой объем и необходимость замены наполнителя. Автоматические сетчатые устройства очистки служат долго, при условии, что вода берется из скважины или водопровода, и стоимость у них гораздо выше. Гидроциклон подойдет для фильтрации если в воде для полива из примесей есть только песок.
