Содержание:
- Устройство песчано-гравийного фильтра
- Принцип работы песчано-гравийного фильтра
- Автоматизация фильтрации песчано-гравийных фильтров
- Замена наполнителя
В качестве источника воды для полива в основном используют открытые водоемы. В такой воде содержится много различных частиц – органического и неорганического происхождения. Эти примеси постепенно засоряют систему и непосредственно капельницы, приводя к засорению капельниц и снижению эффективности полива.
Очистка воды позволяет всегда поддерживать капельницы в рабочем состоянии и добиваться номинального вылива, что в свою очередь, обеспечивает также высокую эффективность минеральных удобрений, которые вносят через систему капельного орошения.

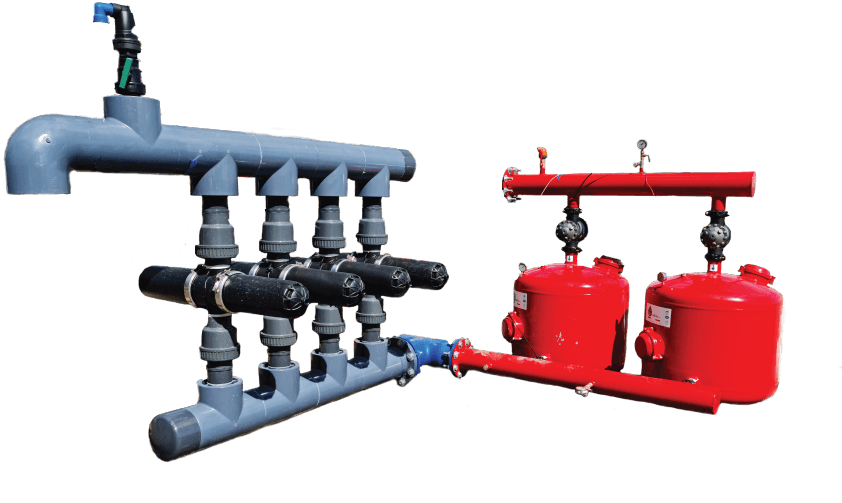

Один из ключевых компонентов системы капельного орошения – это фильтростанция. Ее работа обеспечивает очистку воды, долговечность и бесперебойную работу всей системы. Одним из видов фильтрационного оборудования является песчано-гравийный фильтр. О его устройстве, принципах работы и особенностях читайте далее.
Устройство песчано-гравийного фильтра

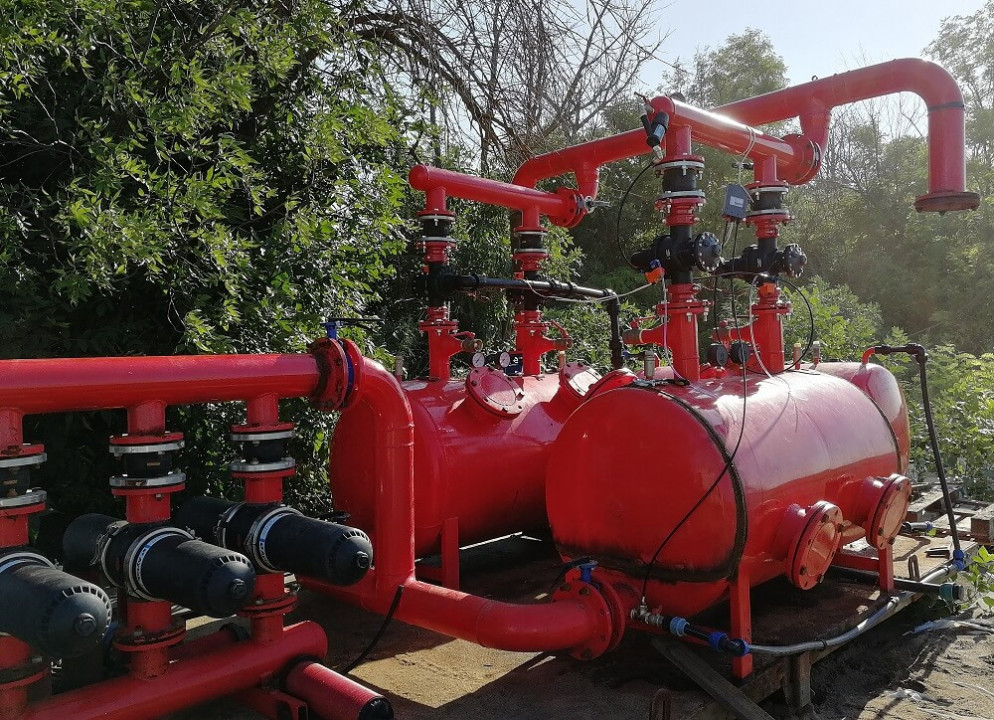

Песчано-гравийный фильтр для полива – это металлическая емкость или система из нескольких емкостей, заполненная фильтрующим элементом, в качестве которого в данном случае выступает кварцевый песок или гравий.
Фильтр состоит из следующих элементов:
- Кварцевый песок или гравий магматических пород (гранит, базальт) различных фракции 1,0 – 2 мм.
- Форсунки. Располагаются в нижней части конструкции. Имеют ячейку с сечением, меньшим чем размер частиц у фильтрующей смеси. Это предотвращает попадание гравия и фильтрующего песка в систему.
- Манометры. Используются для измерения входного и выходного давления очистительной магистрали.
- Воздушные клапаны. Необходимы для выпуска воздуха в системе.
- Краны или клапана обратной промывки, для переключения фильтра в состоянии промывки.
Фильтрующая засыпка должна занимать не менее 50% от общего объема емкости, при необходимости можно делать досыпку.
Принцип работы песчано-гравийного фильтра
Вода под давлением поступает в верхний слой фильтра и минует все последующие фильтрующие слои очищаясь от загрязняющих элементов. По трубопроводу уже очищенная вода проходит дальше и подается по капельницам к растениям. Можно выбрать фильтры с различным количеством фильтрующих слоев в зависимости от степени загрязнения воды.
Пропускная способность различных моделей может варьироваться в любом диапазоне, и зависит только от количества используемых бочек с наполнителем.
Автоматизация фильтрации песчано-гравийных фильтров

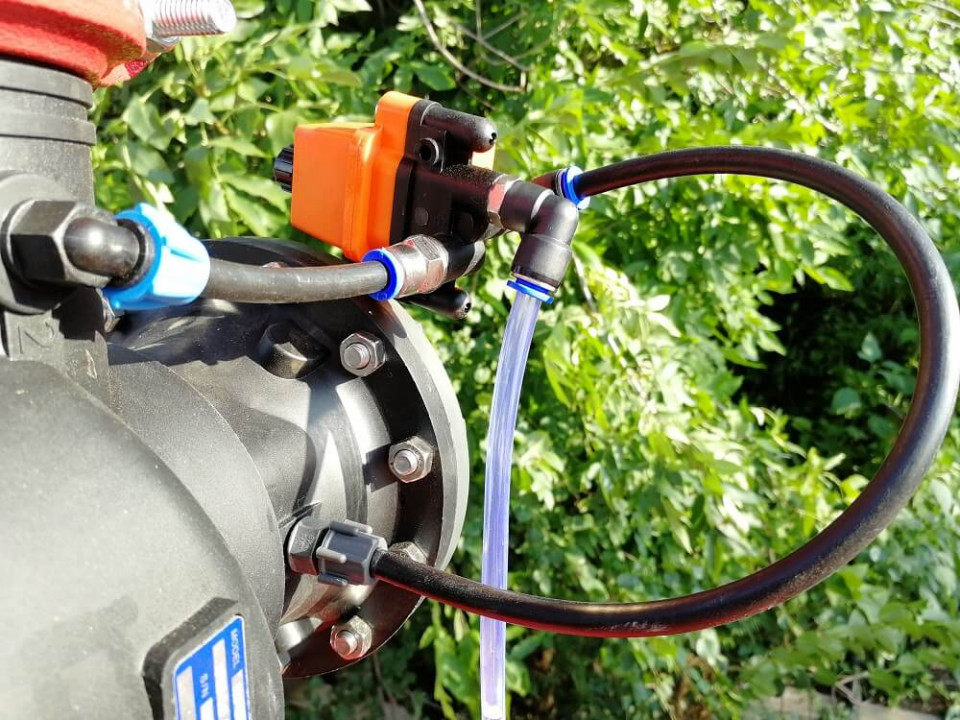

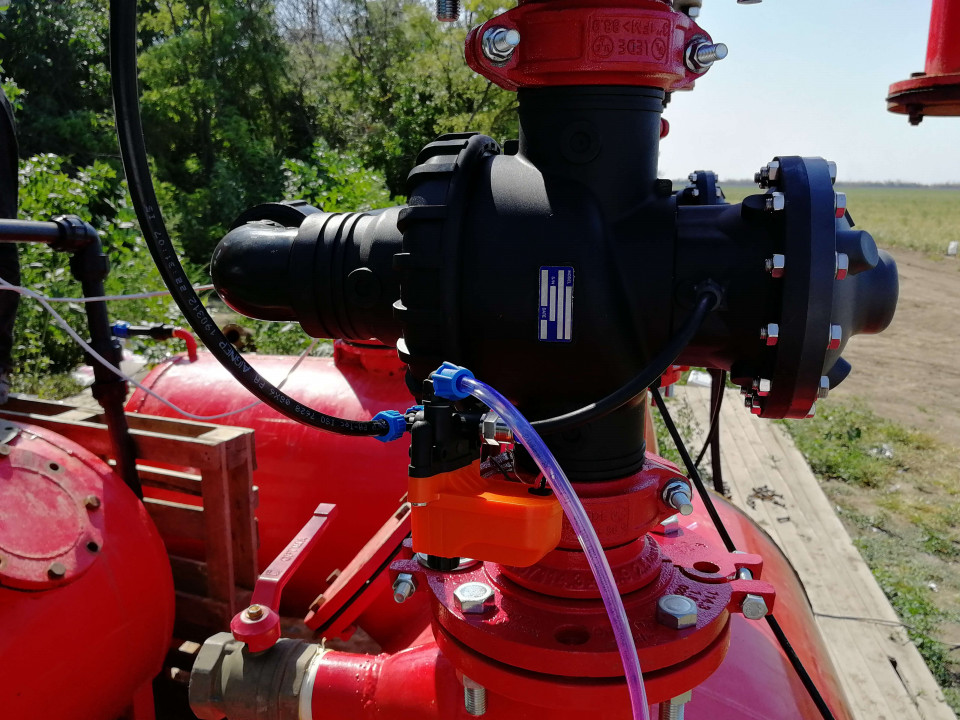

Песчано-гравийные фильтры могут быть оснащены функцией автоматической промывки. Участие оператора при этом не потребуется, так как режим включается автоматически.
Происходить это может в двух случаях:
- Истекло время заданное на контроллере – это вариант промывки по времени, когда на контроллере устанавливают время между двумя промывками в часах.
- Достижение заданного перепада давления (как правило 0,5 бар) между входным и выходным давлением в системе. Тогда включается режим внеочередной промывки. Манометр измеряет перепад давлений и передает сигнал контроллеру. Такая ситуация может наступить если фильтр засорился и вода плохо через него проходит.
Промывка осуществляется путем подачи обратного потока чистой воды. Для более качественной промывки рекомендуется соблюдать рабочее давление 4-6 бар. Промывка фильтров позволяет избежать ошибок операторов, которые могут привести к прекращению полива из-за блокировки фильтра. Кроме того, промывка увеличивает срок службы фильтра и среднюю производительность на 25%.
Замена наполнителя
Если качество отфильтрованной воды значительно снизилось и промывки не помогают, необходимо сменить фильтрующий наполнитель. Для этого необходимо закрыть отсекающие краны на входе и выходе фильтрационной системы, затем слить воду из фильтров, открыть верхние отверстия через которые осуществляют засыпку наполнителя. После этого аккуратно открыть боковое отверстие одного из фильтров, вынуть весь наполнитель, промыть бочку чистой водой, проверить стенки и дно на наличие повреждений. Если их нет, то закрыть боковое отверстие и заполнить фильтр новым наполнителем через верхнее отверстие и плотно закрыть его.
В конце оросительного сезона можно провести хлорирование фильтрационной системы, а хранить песчано-гравийный фильтр нужно предварительно удалив из него весь наполнитель и высушив.
