Принцип работы автоматических дисковых фильтров для полива

Содержание:

• Устройство и принцип работы дисковых фильтров
• Преимущества и недостатки дисковых фильтров
• Какие критерии учесть при выборе дисковых фильтров
• Как установить дисковые фильтры
• Как правильно ухаживать за автоматическими дисковыми фильтрами

Из-за недостаточной очистки, наличия взвесей и примесей будут засоряться капельницы. При этом вылив в капельных трубках может падать и не соответствовать номинальному, а наличие различных взвешенных частиц приводит к их осаждению, заиливанию капельниц, и в конце концов к закупорке.

Из-за некачественной поливной воды происходят поломки в капельной системе, приходят в негодность капельные трубки.

Все это снижает эффективность капельного орошения сельскохозяйственных культур. С одной стороны растения не получат воду и удобрения, что негативно скажется на урожайности, рентабельности производства сельскохозяйственной продукции. А с другой – ремонт и замена комплектующих капельной системы орошения тоже потребует немалых затрат, увеличивая конечную стоимость сельхозпродукции.

Чтобы получать максимальную выгоду от капельного орошения, необходимо обеспечить длительную работу системы и исключить все возможные поломки и неисправности. Поэтому вопрос очистки воды должен быть обязательно решен с помощью фильтра для очистки. Он может быть нескольких типов – сетчатый, песчано-гравийный, дисковый и т.д. Фильтры можно устанавливать как на всасывающие линии, так и на напорную часть трубопроводной сети.

В этой статье расскажем об автоматических дисковых фильтрах, их устройстве, принципе работы и нюансах выбора.

Устройство и принцип работы дисковых фильтров

Дисковый фильтр для полива удаляет механические загрязнения из воды – песок, глину, мелкий мусор, частицы ила, органические включения и другие нерастворимые в воде элементы и предотвращает их попадание в систему. Чаще всего воду для полива берут из открытых источников - реки, озера, оросительные каналы и пруды. Они являются наиболее механически загрязненными и содержат большое количество различных загрязняющих элементов. Если воду берут из такого источника, то установка фильтрационного оборудования необходима.

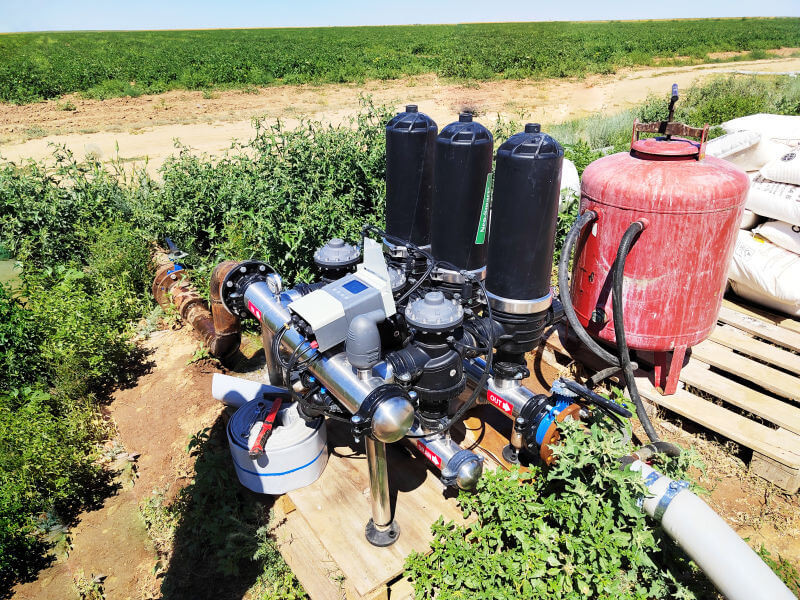

В промышленном растениеводстве при монтаже капельных систем полива часто используют дисковые фильтры – они удобны, долговечны и обеспечивают высокое качество очистки. Фильтры с автоматической промывкой имеют дополнительные устройства, позволяющие изменять поток воды и направлять его в обратную сторону.

В качестве элемента, задерживающего примеси здесь выступают плотно прижатые друг к другу диски. Фильтры изготавливают из разных материалов, но обязательно антикоррозийных – полипропилена, нержавеющей стали и других. На каждом диске есть специальные выемки определенной глубины и ширины, зависящей от величины загрязняющих частиц. Нужное количество дисков собирают вместе и помещают в цилиндр, а затем эту конструкцию устанавливают в корпус. Число дисков в фильтре будет определять количество проходов для воды. В рабочем состоянии фильтра диски должны быть плотно прижаты друг к другу.

Принцип работы такого фильтра будет следующим:

• Работа дискового фильтра практически ничем не отличается от других, но благодаря системе выемок и образовавшихся ячеек, при запуске фильтра поток воды будет попадать сначала на внешнюю сторону дисков, задерживая там крупные частицы, а затем через ячейки двигаться дальше. Между дисками будут оседать мелкие частицы. При этом на пути потока может быть разное число канавок - от 18 до 32.
• Далее после прохождения через фильтр вода пойдет по магистральным трубопроводам и по капельным трубкам будет доставляться к растениям. Благодаря такой схеме, вода, попадающая в капельницы будет чистыми – не засорятся, не выйдут из строя, а растения будут получать столько воды, сколько предусмотрено настройками системы.
• Дисковый фильтр для капельного полива более грязеемкий в отличие от других видов особенно в отношении органических загрязнителей. Дисковая конструкция позволяет поддерживать очень высокое качество очищения и задерживать все нерастворимые элементы.

Преимущества и недостатки дисковых фильтров для полива

• совместимы со всеми типами водоочистительных систем;
• универсальны – подходят для разных систем водоочистки, например, промышленного капельного орошения, бытового водопровода, тепличной системы и т.д;
• дисковая система позволяет задерживать даже очень мелкие частицы размером от 5 до 400 мкм, это зависит от типа используемого картриджа в фильтре;
• длительный срок службы, при этом не требуется дополнительных затрат на обслуживание и замену фильтрующего элемента;
• автоматическая система промывки позволяет очищать фильтр прекращая полива и контролировать уровень засорения, обеспечивать автополив культур.

Наличие датчиков, которые обеспечивают автоматическую очистку фильтра, дает возможность настроить систему в соответствии с имеющимися условиями, а также полностью автоматизировать процесс фильтрации.

Недостатков в эксплуатации у дисковых фильтров не обнаружено, единственный минус – более высокая цена по сравнению с сетчатыми фильтрами. Но это нивелируется простотой и длительностью работы элемента, а также большей эффективностью.

Какие критерии учесть при выборе дисковых фильтров

Чтобы обеспечить максимальную продолжительность работы фильтра, лучше всего выбирать автоматические дисковые фильтры. Они оснащены датчиками, контролирующими уровень засорения. Благодаря наличию таких датчиков система сама выберет момент для очистки и включит ее. Также при выборе дискового фильтра следует учитывать условия в которых он будет эксплуатироваться.

• Степень фильтрации подбирают в зависимости от задач. Для капельной системы подойдут фильтры со степенью фильтрации 130 мкм. Это означает что через данный фильтр частицы с указанным размером и более не пройдут.
• Перед покупкой потребуется сделать расчет производительности системы, которая в свою очередь зависит от размеров поля – чем оно больше, тем более мощный фильтр требуется.
• В зависимости от производительности подбирают размер дискового фильтра, а также размеры входного и выходного отверстий. Отверстие 1 дюйм соответствует производительности 5 м3/ч, 2 дюйма – 15-20 м3/ч, 3 дюйма – 25-50 м3/ч, 4 дюйма – 50-100 м3/ч.

Как установить дисковые фильтры

Дисковые фильтры устанавливают на входных точках подачи воды. Перед монтажом необходимо проверять давление на выходе из насоса. Если оно слишком высокое, то дополнительно устанавливают редукционный клапан.

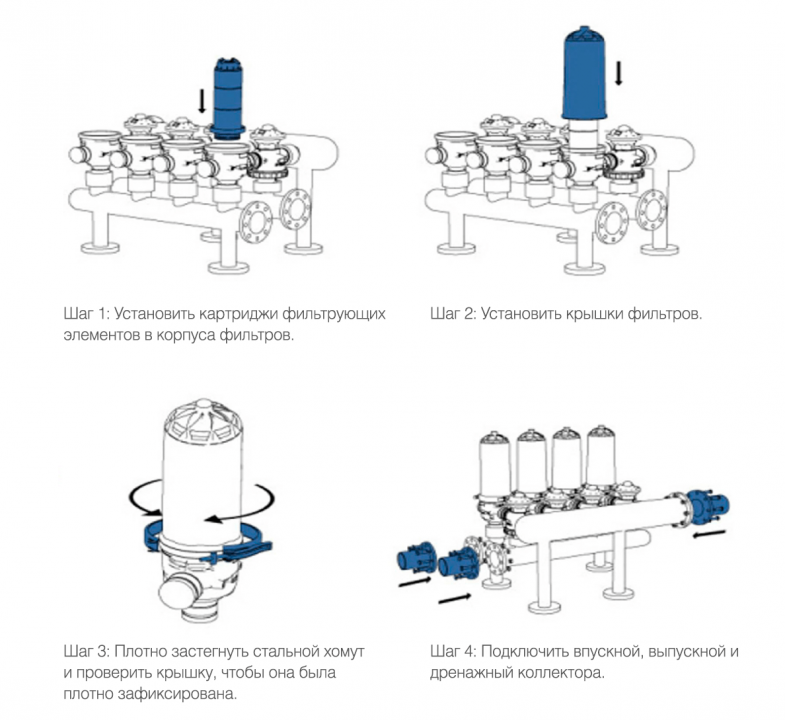

Монтаж дискового фильтра проводят по следующей схеме.

• Фильтр устанавливают на нужный участок магистрали. При этом учитывают направление потока (вода должна идти по направлению стрелки на корпусе).
• Соединения проверяют и при обнаружении протечек герметизируют.
• После установки фильтра удаляют воздух из коллекторов. Для этого открывают кран сброса вплоть до подачи воды без пузырей.

Монтаж осуществляется достаточно просто и обычно не вызывает сложностей.

Как правильно ухаживать за автоматическими дисковыми фильтрами

В целом дисковые фильтры очень прочные и выдерживают длительную эксплуатацию. Но как любое устройство, такой фильтр нуждается в уходе. Чтобы он не вышел из строя и хорошо справлялся со своими задачами, его нужно периодически промывать.

Делать это можно двумя способами:

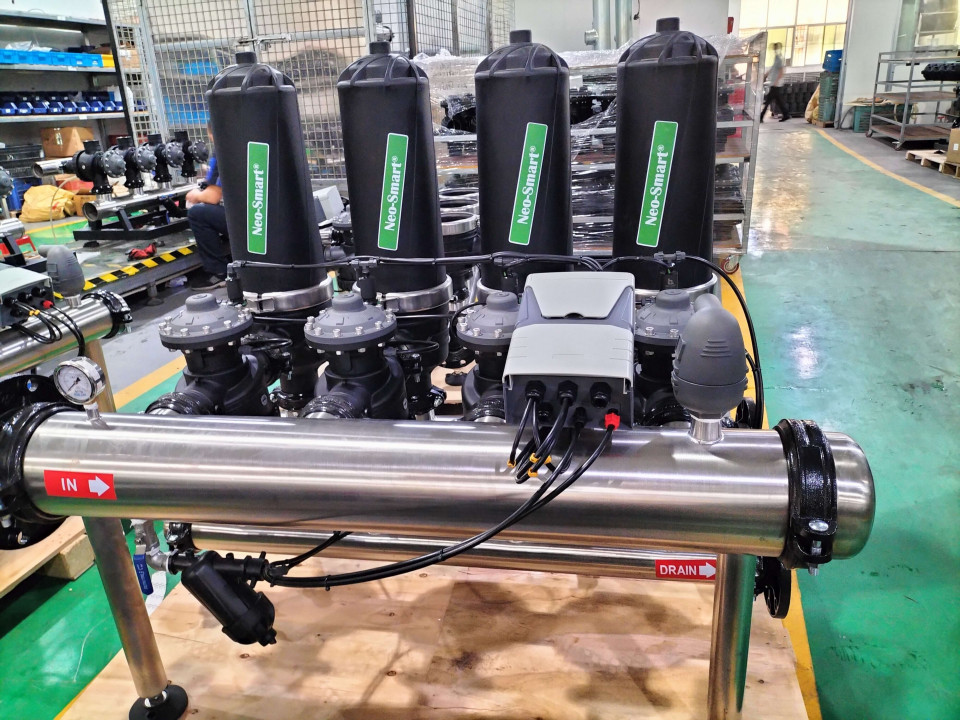

1. Автоматический режим (в течение сезона). Автоматические фильтры имеют специальные датчики, контролирующие уровень давления на поверхности диска. Режим промывки активируется, когда давление в системе снижается. На клапан подается сигнал от датчика давления и таймера. При этом блокируются входной поток, а клапан переключает ток воды и направляет чистую воду на сброс сквозь фильтр в обратном направлении. Поршень, расположенный внутри фильтра оказывает давление на пружину, сжимая ее. При этом давление, благодаря которому диски сжимаются, падает и они разжимаются. В это же время подается чистая вода под давлением. При этом диски приходят в движение и вращаются в обратную сторону, задевают друг друга и таким образом промываются. Использованная вода утилизируется. Промывка занимает от 10 до 60 секунд. После этого автоматически фильтр переводится в режим работы.
2. Ручная очистка (в конце сезона). Корпус разбирают, под проточной водой промывают наружный контур. После этого переходят к очистке внутреннего корпуса. Для этого открывают крышку, снимают все диски и кладут в емкость с водой, а внутренний корпус очищают с помощью щетки. Диски также можно промыть в воде. После очистки все части фильтра собирают в обратном порядке.

Дисковым фильтрам не требуется специальное сервисное обслуживание, они неприхотливы в уходе, поэтому все обслуживание заключается в периодическом осмотре корпуса на наличие трещин и промывке. Когда давление в системе резко возрастает, целостность корпуса может быть нарушена. Чтобы контролировать давление, лучше установить манометр. Если на корпусе обнаружены трещины или другие повреждения, его следует снять и заменить на новый.

Дисковые фильтры остаются наиболее популярными для очистки воды благодаря своей неприхотливости и длительному сроку службы.
